Un autre Land Rover 1/8 foward control 101

Salut Lolo,

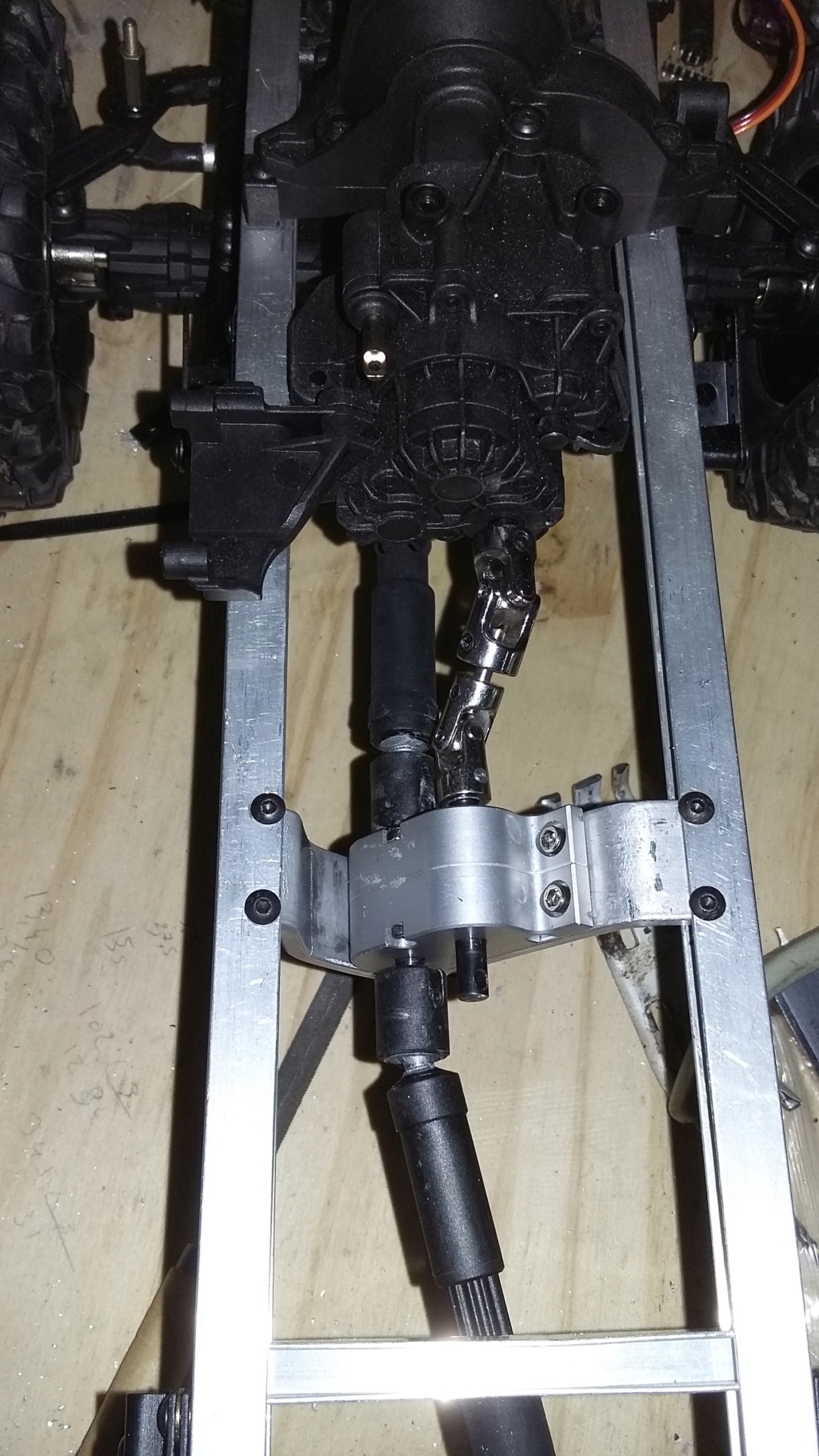

Sur ta 3ème photo je vois que tu as choisi de donner plus d'angle au petit cardan de sortie de boite de transmission, plutôt qu'aux 2 cardans de sortie de boite de transfert.
Je comprends ton choix, mais c'est vraiment trop prononcé.
Il aurait mieux fallu que tu partages un peu plus.
ça va vraiment forcer à cet endroit :

salut,
@loulou, d'où mon support DIY
-Avec les pont HG qui on la noix plus haute que la normale le cardan touchait quand j'était en compression, c'est un inconvénient des châssis plat
-celui-ci est un scale donc juste de la démo et un peu de promenade
-sur une cinématique il faut un fusible, j'ai fait un choix, à voir
voilà mes explications

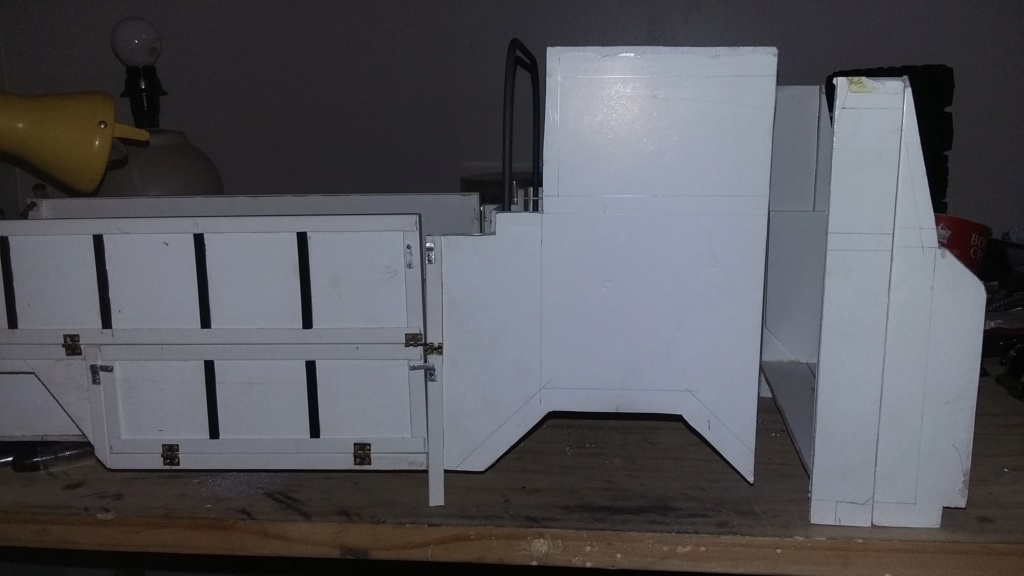

sinon j'ai retouché la taille de la cabine trop longue à mon gout car je n'avait pas l'angle d'attaque assez important





sinon il est parti en peinture seulement pour l’apprêt

lolo 110 a écrit:salut,
@loulou, d'où mon support DIY
-Avec les pont HG qui on la noix plus haute que la normale le cardan touchait quand j'était en compression, c'est un inconvénient des châssis plat
-celui-ci est un scale donc juste de la démo et un peu de promenade
-sur une cinématique il faut un fusible, j'ai fait un choix, à voir

Quand toutes les pièces sont en métal, il n'y a pas de fusible.
Et ce sont les pignons ou les pièces les plus faibles qui prennent toute la contrainte et/ou ça finit par crée du jeu et ça fait sautiller les ponts lorsque la somme des contraintes est trop conséquente : lorsque tu braques à fond et que tu mets les gaz.
C'est mon avis.

Cependant, c'est quoi cet engin sur cette photo ci dessous ?
Car j'ai l'impression que c'est le chassis boom racing ARTR que je connais très bien.
Sur mon chassis ARTR, le petit cardan en sortie de boite de transfert est presque droit.
Il y a un souci de montage là..... non ?





En passant, je n'ai pas fait attention qu'il y avait aussi 4 sorties sur la boite de transfert. je dois vérifier cela.

oui, c'est bien un boom
mais, D90 en présentation

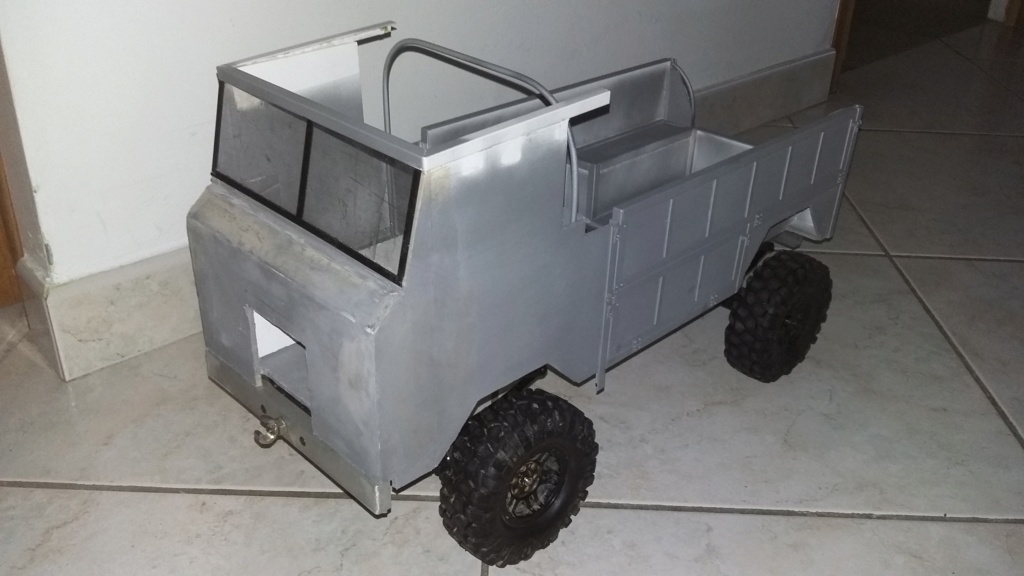

comme je vous l'ai dit, sortie de la cabine de peinture

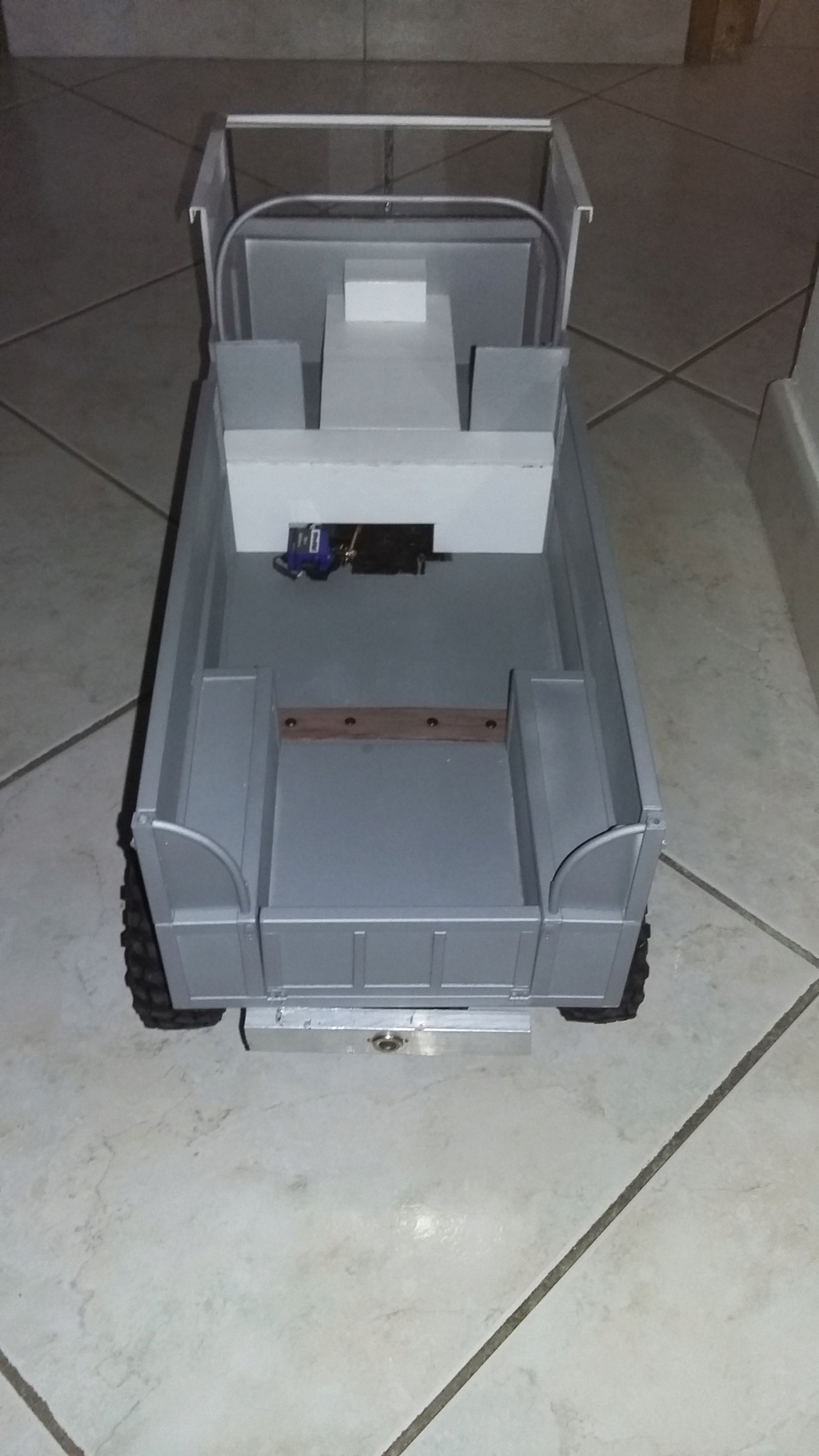

et le début du cache moteur intérieur, une seule chose qui dérogera le servo des vitesses qui me fera une verrue
la traverse en bois la baguette plastique que l'on voit c'est la fixation AR de la carro






beaucoup de chose à faire encore mais on a le temps jusqu'au RISA

Waouh!!!

Je viens de lire tout ton post, c'est vraiment intéressant

merki la Miss
salut,
que pensez vous du phare la parabole avec le led ???

Chouette, ça devrait cracher dans le noir

Salut Lolo,
Dis moi, c'est contours de phares D90 sont imprimés en 3D ?
Si oui est ce que c'est toi qui a fait la conception ou sur thingiverse ?

Merci Lolo pour ta réponse sur ton moteur brushless (sur l'autre fofo)
tu y mets quoi comme vario ?

@loulou
le contour des phares est celui d'origine des TRX donc adaptation dans mon cas

@franck
perso, j'ai celui là, mais j'ai désaccouplé l'ensemble et revendu le moteur pour installer le petit 1000 KV

https://www.amazon.fr/dp/B07B2B6VRW/



@JLL
en code ou en phare


je ne sais pas encore vu que je suis qu'au stade de fabrication/conception

Salut,

je viens de parcourir ton post que je découvre, beau projet et bel exemple de modélisme fait maison autant pour la fabrication du châssis que pour la carrosserie.

A bientôt

Salut Lolo
J'ai vu cette carrosserie Land Rover 101 Forward control imprimable en 3D et j'ai pensé à toi....

https://www.thingiverse.com/thing:3200917

petit avancement
1 seul treuil pour l'AV ou l'AR avec le systeme de renvoi de poulie + un trancanage


Pare-choc AV + pose des phares avec le cable du treuil sur l'AV + calandre


Pare-choc AR


et l'attelage pour la remorque

cool le systeme ...la remorque se renverse mais pas le land!!ou vis versa
tu fera un topo pour le systeme du treuil stp

Terrible le système d'attelage, ça doit débattre dans tous les sens
Perso, je suis sur un système classique qui trouve vite ses limites en franchissement, si tu le permet, je vais m'inspirer de ton système pour up grader le mien
Beau boulot de réalisation sur l'alu, toi aussi on va te surnommer Toutenalu

merki messieurs

ben14 a écrit:tu fera un topo pour le système du treuil stp

que veut tu savoir dessus ?

JLL35 a écrit:Terrible le système d'attelage, ça doit débattre dans tous les sens
Perso, je suis sur un système classique qui trouve vite ses limites en franchissement, si tu le permet, je vais m'inspirer de ton système pour up grader le mien
Beau boulot de réalisation sur l'alu, toi aussi on va te surnommer Toutenalu

le seul bémol est dans un passage en V que 45°, pas pu le faire au 1/10 car il aurai été trop fragile

je n'est rien inventé, c'est une copie de celui d'origine donc pas de copyright pour moi

je n'aime pas travailler la 3D perso, pas que c'est moche, mais ...




une autre surprise vous attend

lolo
explique moi ton systeme et qu a tu employer pour le faire???
renvoie de poulies comme sur ta photo ,tu peut expliquer pk t en as mis autant??
merci
ben14

les poulies horizontales servent à choisir si on veut être à l'AV ou à l'AR
pour l'utilisation AV

pour l'utilisation AR






la petite surprise le trou dans le pare choc AR sert pour qu'un arbre de transmission puisse passer
donc la remorque devient motrice
le tout est un 6x6

pour la fabrication du treuil

moteur de ce type


https://www.amazon.fr/R%C3%A9duction-Engrenages-%C3%89lectronique-Motor%C3%A9ducteur-%C3%89lectroniques/dp/B07HN4LC9B/


pose d'une colonnette sur l'arbre avec deux rondelles de chaque coté
https://www.google.com/search?q=colonnette+cylindrique&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjPqYv-lu7hAhXPBWMBHQ6NBy0Q_AUIDigB&biw=1680&bih=945#imgrc=5dBtXToo_VNO9M:

Chapeau bas Lolo!!!

C'est compliqué ton système de treuil, il fallait oser
Et la remorque motrice, c'est Top!!!!!

Sacré taf, félicitations

merki mes seigneurs

compliqué, non, car je n'ai fait que copier la réalité avec une seule modif l'éloignement des polies
par contre j'ai passer des heures à la recherche des documents

il sera au RISAoups, du coté de Nantes, à la pentecôte

Plein de bonnes idées

merci pour l explication du treuil!!
et tes poulies tu trouve cela ou??

là
https://www.amazon.fr/gp/product/B07D28QHMG/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
