Treuil à chaine pour camion de pompier

Salut les gars.
ça y est j'ai commandé 3 treuils avec télécommande pour mes 3 engins.

Cependant pour le camion de pompier je vais mettre en place une dérivation via sélecteur pour choisir le treuil avant ou treuil arrière.

Mais pour le treuil arrière j'aimerai fabriquer ou modifier un treuil pour mettre une chaine à la place des cordages.
Encore une de mes idées farfelues ... comme d'hab

Est ce que vous auriez une idée de la réalisation ?

Je pensais à l'une des solutions suivantes :

Solution 1 :
- Démonter un vieux servo et ne prendre que les fils du moteur pour brancher au contrôleur de mon treuil (je ne sais pas si ça fonctionnera.
- mettre un rouleau sur un palonnier en croix
- fixer le servo sur le châssis
- faire sortir la chaine à l'arrière.


Solution 2 :
- Démonter un treuil standard et remplacer l'enrouleur par un plus gros.
- Fixer le treuil soit sur le châssis, soit sur la carrosserie.


Solution 3 : celle que je voudrais éviter mais la plus facile
- Mettre un servo standard à l'arrière avec corde....


Qu'en pensez vous ?

Solution 4 :
Prendre un moteur de treuil avec mécanisme :


C'est un moteur de Replacement pour treuil 3Racing pour CR01-27 ->  prix 13.30USD fdpi.

Faut juste trouver l'enrouleur pour mettre la chaine ou un câble avec crochet et fixer ça sur le châssis.

louloux44 a écrit:Solution 4 :
Prendre un moteur de treuil avec mécanisme :


C'est un moteur de Replacement pour treuil 3Racing pour CR01-27 ->  prix 13.30USD fdpi.

Faut juste trouver l'enrouleur pour mettre la chaine ou un câble avec crochet et fixer ça sur le châssis.

Loulou,
j'en ai 1 en stock qui ne me sert à rien....

Ah ! Tu me le mets de côté alors.
On s'arrangera.

Ce matin j'ai pris un 4ème treuil au cas ou ce bricolage tournerait mal. Mais si ça fonctionne le 4ème treuil pourra faire treuil de rechange.

J'ai aussi acheté un mini toggle switch (commutateur) à 3 positions - On/off/on pour faire la bascule. C'est vendu par 5pcs à 1.90USD fdpi.


http://www.ebay.com/itm/332261432145

Va falloir que je me trouve un plus gros rouleau pour enrouler la chaine.
Contrairement au câble, la chaine prend plus de place et c'est plus lourd.
Même fixé sur le châssis, en position arrière et la carrosserie lourde, ça risque d'être handicapant dans les grosses pentes.

louloux44 a écrit:Ah ! Tu me le mets de côté alors.
On s'arrangera.

Ce matin j'ai pris un 4ème treuil au cas ou ce bricolage tournerait mal. Mais si ça fonctionne le 4ème treuil pourra faire treuil de rechange.

J'ai aussi acheté un mini toggle switch (commutateur) à 3 positions - On/off/on pour faire la bascule. C'est vendu par 5pcs à 1.90USD fdpi.


http://www.ebay.com/itm/332261432145

Va falloir que je me trouve un plus gros rouleau pour enrouler la chaine.
Contrairement au câble, la chaine prend plus de place et c'est plus lourd.
Même fixé sur le châssis, en position arrière et la carrosserie lourde, ça risque d'être handicapant dans les grosses pentes.

ok et des toggles switchs j'en ai un wagon...il te faut quoi d'autre?

En fait tu veux faire le même montage que sur mon 6*6 , 2 treuils avec un recepteur + 1 swictch pour choisir le treuil à alimenter  Vingtdediouss ça va treuiller dans tous les sens

Attention avec ces inter, ne pas souder les fils car ça fait fondre l'interieur.
C'est très fin, très conducteur, meme en étant hyper rapide j'ai tué un inter identique.


Sinon pour les servo treuil voici deux autres solutions :
La mienne : Servo treuil Nico
Celui de jeanjean : Servo made in jeanjean



Autre solutions un peu plus brutal,
Un moteur réducteur de 3.5 rpm: https://www.ebay.com/sch/i.html?_from=R40&_trksid=m570.l1313&_nkw=DC+6V+Shaft+Electric+520+Gear+Box&_sacat=0

Avec un variateur X-car pour le commandé: https://hobbyking.com/fr_fr/hobbyking-x-car-45a-brushed-car-esc.html?affiliate_code=MWQZPOGDOGZCUSH

Pour la ficelle, j'ai encore le reste de ma Subaru si tu veut.
Je peut bien te filer un ou deux mètres.

Pour fabriquer une poupée de treuil, Il faut deux palonniers ronds(les plus grands diamètres possibles), 4 petites visses+écrous, 4 tubes avec le dn int idem à celui des visses. Ensuite, Tu assembles le tout et cela doit ressembler à ceci:



Yapluka.....

Pas testé avec des chaînes, Mais je pense que c'est possible.

Chichi44 a écrit:
ok et des toggles switchs j'en ai un wagon...

Ah mince j'en ai acheté.

Chichi44 a écrit:
il te faut quoi d'autre?

Il me faut trouver un plus gros rouleau pour enrouler une chaine.
Je viens de penser à un truc : le problème avec le moteur de remplacement de treuil c'est la fixation du rouleau : pas de vissage et de tenue possible sur l'axe... contrairement à un servo
La solution d'Olive me plait bien : poupée de servo.

Chichi44 a écrit:
En fait tu veux faire le même montage que sur mon 6*6 , 2 treuils avec un recepteur + 1 swictch pour choisir le treuil à alimenter  Vingtdediouss ça va treuiller dans tous les sens

Oui le même système mais avec un treuil à chaine et pas un câble ou fil.
Le rendu serait dément.

Nicolas a écrit:Attention avec ces inter, ne pas souder les fils car ça fait fondre l'interieur.
C'est très fin, très conducteur, meme en étant hyper rapide j'ai tué un inter identique.

Merci nico pour ce conseil. Faut baisser la température de son fer. Vais mettre à la température minimale.

Nicolas a écrit:
Sinon pour les servo treuil voici deux autres solutions :

Ta solution est déjà brutale pour moi. Suis pas équipé pour faire une telle structure
Je pense plus à une solution intermédiaire : juste démonter le servo et souder les fils sur le moteur, puis fabriquer un rouleau avec 2 palonniers comme montré par Olive. C'est beaucoup plus simple.
Je pourrai aussi vider le servo des composants non utilisés pour faire plus léger.

Nicolas a écrit:
Pour la ficelle, j'ai encore le reste de ma Subaru si tu veut.
Je peut bien te filer un ou deux mètres.

Je vais d'abord essayer la chaine. ça sera terrible si j'y arrive !
Sinon je veux bien un morceau de ficelle en remplacement sur mes treuils standards.
Olive avait un rouleau de 200m. Mais du Deema.


Comme j'ai 4 servos morts, je peux récupérer les pignons et moteurs pour en faire 1 qui fonctionne.
Le seule problème étant la place.

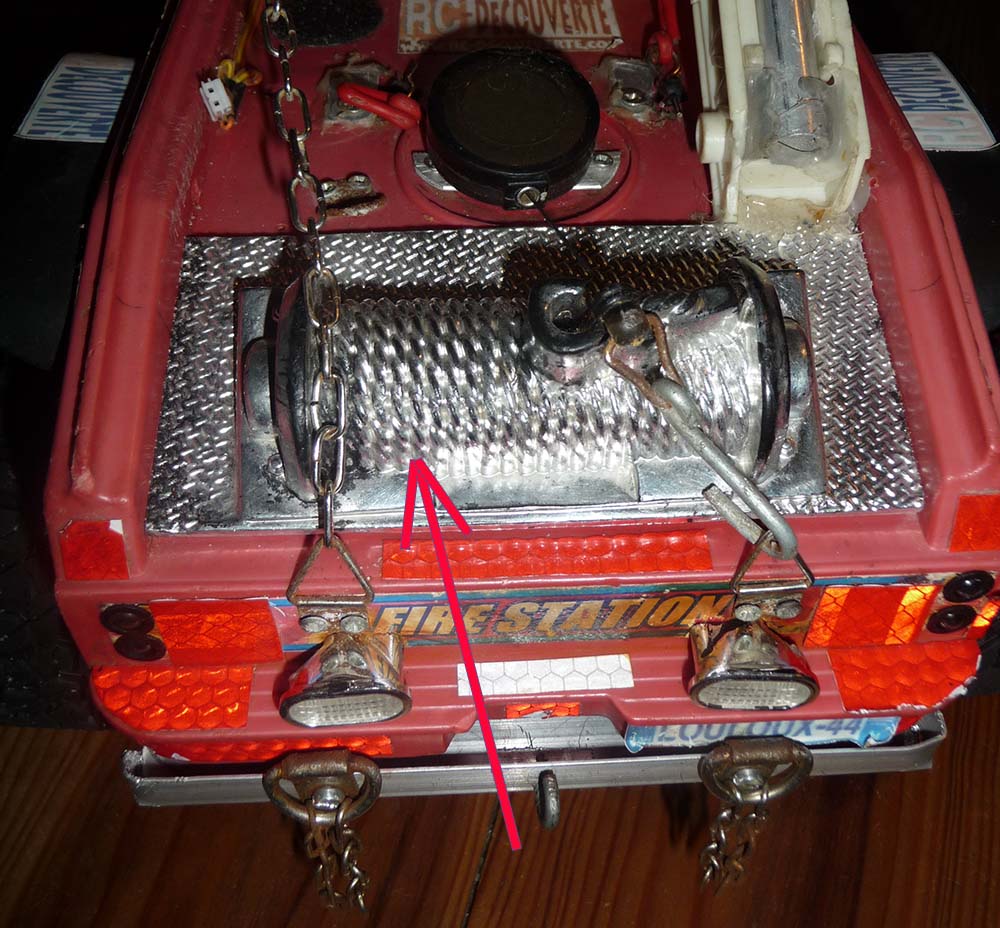

Je pensais découper l'emplacement du rouleau factice et placer le vrai rouleau avec servo fixé sur le châssis.

ça le ferait bien non ?
Au pire un vrai treuil à cet emplacement serait pas mal.

Oh là, ça usine dur chez le Loulou

Loulou, pour info, Il me reste un servo Hitec HS-725BB( à 6V 14,5kg), C'est un gros servo winch pour voilier rc, J'ai du l'utiliser deux ou trois fois, Si ça t'intéresse, fais moi signe.

JLL35 a écrit:Oh là, ça usine dur chez le Loulou

Lol. Pour l'instant Loulou cogite dur avant de se lancer. Comme d'hab.
Je veux pas me louper.... quitte à passer sur un treuil standard.
Et comme je ne suis pas équipé pour de gros travaux de ferronnerie et que je ne veux pas trop dépenser, vaut mieux cogiter avant à toutes les solutions....
ça fume dans ma p'tite tête....

OLIVE FRA90 a écrit:Loulou, pour info, Il me reste un servo Hitec HS-725BB( à 6V 14,5kg), C'est un gros servo winch pour voilier rc, J'ai du l'utiliser deux ou trois fois, Si ça t'intéresse, fais moi signe.

C'est dommage que j'ai fumé mon servo 360° à Maurice. c'était un servo de 33.3kg ! De quoi soulever le camion de pompier....
Merci Olive, Je vais d'abord faire un test avec mes servos pourris avant.
Mais je retiens la solution.

En tous les cas, vous êtes tous des super potes !!!!!

en passant, je viens de peser certaines choses :
- 1m de chaine = 25Gr
- 1 servo avec boitier plastique : 65Gr
ça fait déja lourd....
Il manque le rouleau à fabriquer + fixations.... on sera dans les environs de 100Gr.

un treuil standard fait dans les 60gr.

ça risque de faire lourd en arrière.... va falloir faire maigrir le servo en le débarrassant du poids superflu, fabriquer des supports en alu fin et utiliser gratter des grammes partout où ce sera possible.

Salut à tous,
Qui aurait une plaque d'alu d'epaisseur approx 0.8mm et qui ressemble un peu à la plaque plastique à l'arrière du camion ? (voir sur la photo ci dessus)
Il ne faudrait pas que ça soit ajouré.
Dimensions : approx 6 x 12cm.

Sinon j'ai commencé à positionner un servo et un gros palonnier rond en dessous pour voir comment ça se passe.
Y va avoir du boulot pour ajuster et équilibrer ce poids ....

Le problème étant le guidage de la chaine afin que cette dernière ne frotte pas partout et qu'elle sorte en ordre.
L'enroulage de la chaine ne se fait pas de façon ordonnée comme avec un câble ou un fil.
Lorsque la chaine s'enroule, les couches peuvent se superposer et faire un gros paquet qui monte en hauteur.
Donc faut surélever le rouleau et le servo.
Plus on surélève un poids à l'arrière, plus ça joue sur la stabilité dans les pentes.

Ce sont les problèmes techniques auxquels on ne pense pas forcément lorsqu'on veut faire différent.

Gloups !

Loulou a écrit:Ce sont les problèmes techniques auxquels on ne pense pas forcément lorsqu'on veut faire différent.

Gloups ! Shocked

C'est la rançon a payer quand on est ingénieur concepteur automobile

JLL35 a écrit:
C'est la rançon a payer quand on est ingénieur concepteur automobile

Et si tu mettais l'enroulement de la chaîne parallèle au châssis ? (C-à-d que au lieu que le bobinage de la chaîne prenne en hauteur tu fais en sorte qu'elle prenne en surface... Comme le plateau qui tourne dans le micro-onde ^^ )
En gros tu met ton servo perpendiculaire au châssis.

iguane81 a écrit:Et si tu mettais l'enroulement de la chaîne parallèle au châssis ? (C-à-d que au lieu que le bobinage de la chaîne prenne en hauteur tu fais en sorte qu'elle prenne en surface... Comme le plateau qui tourne dans le micro-onde ^^ )
En gros tu met ton servo perpendiculaire au châssis.

Je voulais le servo à l'horizontal pour que le rouleau puisse prendre l'emplacement du rouleau factice et avoir un poids au plus bas pour le roulage.

Mais je crois que je vais abandonner et mettre un treuil standard ...

Où sinon tu met servo ou tu veux!!

Eh oui, avec un jeu de poulie se serait plus rigolo! ^^
Tu met ton servo à l'opposé de l'endroit où tu veux mettre le treuil (ex: si tu le veux à l'arrière ben tu le met à l'avant) et ensuite avec des poulies tu crée le mécanisme que tu veux ; )

Comme un voilier avec tout ces cordages et ses poulies ( en plus ton scfx est une voiture de pirate =)
