Fabrication Land Rover Pickup Defender D90 pour Léo

Voici le projet de fabrication d'une carrosserie Defender D90 pickup en seconde carrosserie de mon Rc4wd Gelande 2 (voir le sujet pour comprendre)

Je préfère séparer les 2 sujets car j'ai une autre idée en tête...

Donc, j'ai choisi de récupérer une ancienne carrosserie de land rover defender D90 en ABS chinois qui avait été reçu cassé et dans un mauvais été et que le vendeur m'avais remboursé mais qu'il m'avais laissé pour rebut.

La réparation de cette carrosserie a demande quelques jours :
- Chauffage et redressage de 2 montants de pare brise avant et 1 montant de vitrage passager
- Collage de la toiture
- Redressage et collage de toute l'aile avant gauche
C'est pas parfait mais ça fera la patine naturelle
Il reste quelques trucs encore mais on verra cela lors du masquage et peinture.



Ensuite découpage de la carrosserie.
Comme je comptais mettre un arceau sur cette carrosserie pickup afin de la protéger, vu tout ce qu'elle s'est prit dans la tronche et tout ce qu'elle va prendre aussi   , il fallait attendre l'arrivée de l'arceau pour savoir ou et comment couper l'arrière de la cabine de D90...




Généralement les gens découpent la partie arrière et récupèrent la face arrière de la cabine pour la coller : ce qui fait une cabine droite ou plate comme ceci :



Mais j'avais pour idée de faire un D90 pickup avec l'arrière de cabine arrondie et non pas droite :
Et j'avais déjà récupéré le fichier 3D de l'arrière de cabine arrondie :
Voir dans le sujet : https://www.rc-decouverte.com/t1080-transformation-carrosserie-land-rover-d90-en-pickup-piece-3d-partie-arriere



Voila ce que cela donne après découpage :


Il est à noter que j'ai découper moins qu'il ne fallait car je voulais voir ce que ça donnait avec mes arceaux.


Finalement je pense que je ne vais pas découper la partie en plus pour coller le plus avec les arceaux sinon ça fera bizarre.

Il est à noter que je vais devoir réimprimer la partie arrondie en haut. C'est en 2 pièces. Ceci afin que ça colle plus à la découpe de la carrosserie.


Mais lorsque j'ai présenté à Léo les 2 possibilités de l'arrière de la cabine (droite ou arrondie), il me dit qu'il préfère que ça soit droit.


Et dire que je me suis fais chier à imprimer 2 à 3 fois cette partie arrière....

Bon je ne sais pas trop.... C'est sur qu'avec un cabine arrière arrondie, il y a plus de boulot d'ajustage.....
Vous en pensez quoi ?


Quoiqu'il en soit que ce soit la cabine arrondie ou droite, il va falloir modifier la pièce de benne arrière fabriquée par patcha....
Quand j'aurais collé la pièce de la cabine arrière (droite ou arrondie) il serait bien d'avoir un rebord sur la pièce benne arrière qui vienne se fixer à l'arrière de la pièce cabine arrière pour plus de rigidité :


Comme ceci :


Je vais demander cela à Patcha dans le sujet suivant : https://www.rc-decouverte.com/t1216-qui-peut-faire-le-fichier-3d-pour-fond-de-benne-arriere-de-d90-et-d110

t'es sur pour les 50mm ? ça parait énorme

patcha a écrit:t'es sur pour les 50mm ? ça parait énorme

Ah merde ! ça doit être la fatigue !
Désolé : c'est plus 5mm

ca doit etre plus ça

Oui merci !

Peux tu me le mettre en téléchargement stp ?

si tu veut faire du scale c'est l’arrondie
si pour pour crawler peu importe

en étant puriste de land je te dirai arrondie comme tu a pu le voir sur PROTOS

louloux44 a écrit:Peux tu me le mettre en téléchargement stp ?

voila c'est ici

Merci @Patcha ! Je vais faire l'impression ce soir.




Au fait les gars, vous en pensez quoi ?
Cabine arrière droite ou arrondie ??

Je trouve que ça va mieux avec la carrosserie courbait et puis ça rajoute de la complexité avec les vitres courbaient

Voilà ce que je pense

Pour moi la droite... Sur un ancien modèle la joufflue ça passerait, sur un modèle récent je trouve la droite plus adaptée...

louloux44 a écrit:Merci @Patcha ! Je vais faire l'impression ce soir.




Au fait les gars, vous en pensez quoi ?
Cabine arrière droite ou arrondie ??

Arrondie pour moi mais si Leo prefere toute droite, pourquoi tergiverser ?

Skudd a écrit:.... si Leo prefere toute droite, pourquoi tergiverser ?

Il a une préférence, mais c'est moi qui fait !
Et si ça ne va pas avec la cabine droite et que ça ne correspond pas à l'échelle 1, alors il n'aura pas le choix.
Bon ben.... ce sera cabine arrondie alors.

Arrondie pour moi, mais comme c'est pour Léo, je dirai de choisir le plus solide

JLL35 a écrit:Arrondie pour moi, mais comme c'est pour Léo, je dirai de choisir le plus solide

Plate ou arrondie ce sera protégé par la galerie. Suis pas fou !

Miracle Léo arrive presque à rouler propre (enfin presque) mais c'est pas loin....

Il sait, sinon pas de DEF ! Et c'est papa qui roulera avec.

Donc, il fait le fou avec sa jeep.
Mais à la plage il roule assez proprement avec la MST CMX Jeep comme avec le maraudeur scx10 IO ou même avec ma gelande 2.

Bon ça dérape parfois, mais il se reprend vite.

C'est le métier qui rentre, il va falloir s'en méfier, l'élève va bientôt dépasser le maître

JLL35 a écrit:C'est le métier qui rentre, il va falloir s'en méfier, l'élève va bientôt dépasser le maître

Je ne sais pas si c'est le métier qui rentre ou si c'est l'envie d'avoir un DEF à lui ......


Sinon, voici la suite d'impression. Les parties de carrosserie et l'intérieur de la benne du pickup sont imprimées.



C'est juste posé pas encore collé ou vissé.

Il faut juste que lime certaines parties pour les morceaux de cabine arrière se plaque bien.

Pour ce qui est de l'impression 3D de l'intérieur de la benne arrière du D90 Pickup, on a bien bossé.
@Patcha a fait du beau boulot avec mes cotes.

En largeur ça passe nickel : dans la rainure grâce au petit rebord de 1mm de chaque côté.
En hauteur, c'est ajustable mais j'ai réduit pour que ça touche le bas de l'intérieur qui sera découpé dans la partie benne,
En profondeur on peut soit aller fixer le rebord de 5mm à l'intérieur de la pièce de cabine (arrondie ou plate) ou soit à l'extérieur.
J'ai choisi une fixation à l'intérieur de la pièce cabine arrière arrondie.

L'intérieur de la benne du pickup va se loger dans la rainure de la benne,
Et elle va être vissée à l'arceau + carrosserie
Elle va être collée et vissée à la pièce de cabine arrière
ça va tout rigidifier.

Il est à noter que cette pièce d'intérieur de la benne arrière du Pickup a été conçue pour ceux qui ont des gardes boue 3D en dessous. C'est pourquoi les côtés sont plus larges.
On va réaliser une autre pièce pour ceux qui n'ont pas de garde boue.
Faudra que j'envoie les cotes à notre cher patcha. S'il a le temps... bien entendu.

Maintenant la partie la plus chiante va commencer : ajustage et collage + vissage.... BEUAK !

Autre question,

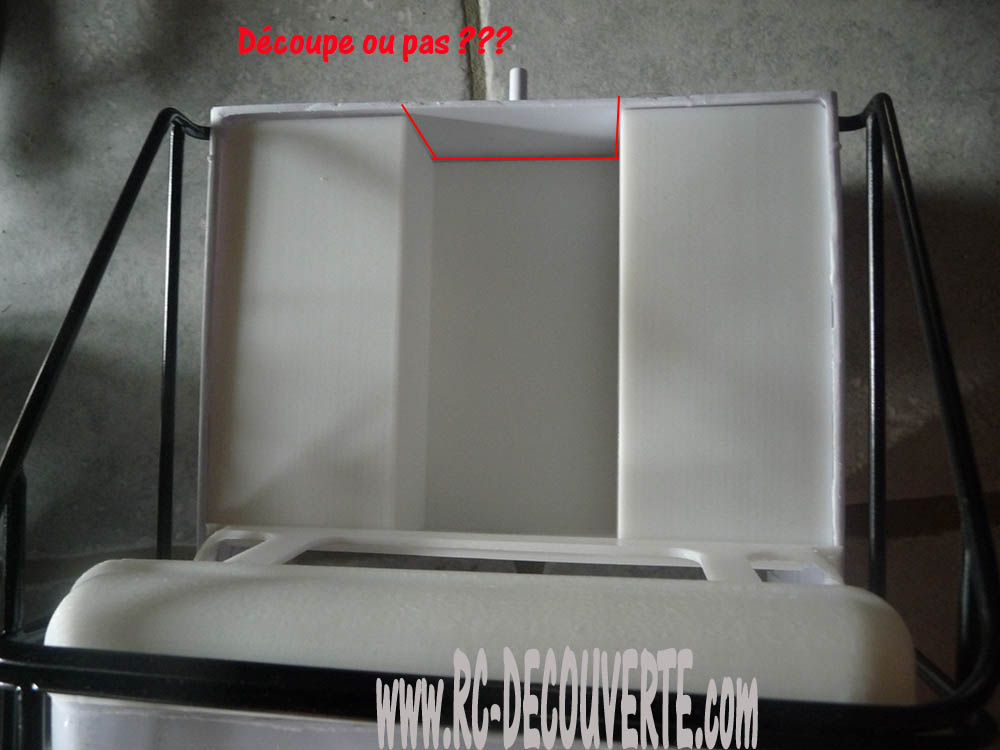

Je me pose la question d'un possible découpage de l'arrière benne (côté porte) : voir traits rouge sur les 3 photos.

Le problème étant que ma version d'intérieur qui a été conçue pour ceux qui ont des gardes boue en dessous, fait que les côté soient larges.
Je me pose la question s'il vaille mieux que je découpe ou pas la benne et si ça fera bizarre : ça ne correspondra pas aux rainures.... à moins de boucher ces rainures avec du mastic ????

Qu'en pensez vous ?

Bon, plus facile à dire qu'à faire, mais moi je ferai la découpe suivant le hayon d'origine, quitte à boucher les cotés et je garderai le hayon sur charnières comme sur un vrai
Sinon, ça risque de faire bizarre, tu aurais une découpe dans la partie d'origine

Oui ou alors découper selon ton trait rouge mais virer (limer) tout les petits détails en relief (poignée, charnière) et mastiquer la rainure du hayon d'origine...

Pleinair37 a écrit:Oui ou alors découper selon ton trait rouge mais virer (limer) tout les petits détails en relief (poignée, charnière) et mastiquer la rainure du hayon d'origine...

C'est pas faux, toujours de bonnes idées le Pleinair

Oui oh, des petites lumières de temps à autre...

Si je coupe sur les traits ça ne correspondra pas à l'intérieur de la benne.....
On verra car elle n'a pas une face fermée (ou bouchée) de ce côté et ça fera vilain.
Si je fais cela, faudra limer pour enlever 1mm pour imprimer une plaque de la forme de l'intérieur de la benne.... le boulot.

C'est la raison pour laquelle j'ai tracé le trait rouge sur les photos et qui correspondent à la forme de l'intérieure de la benne du pickup.

Avez vous une autre suggestion ?


Gloups.....
Ah je déteste les travaux de carrosserie !!!!!


Concernant l'éclairage.... avez vous déjà vu un scale à Louloux sans éclairage ?
Peut être sans pneu mais avec éclairage !

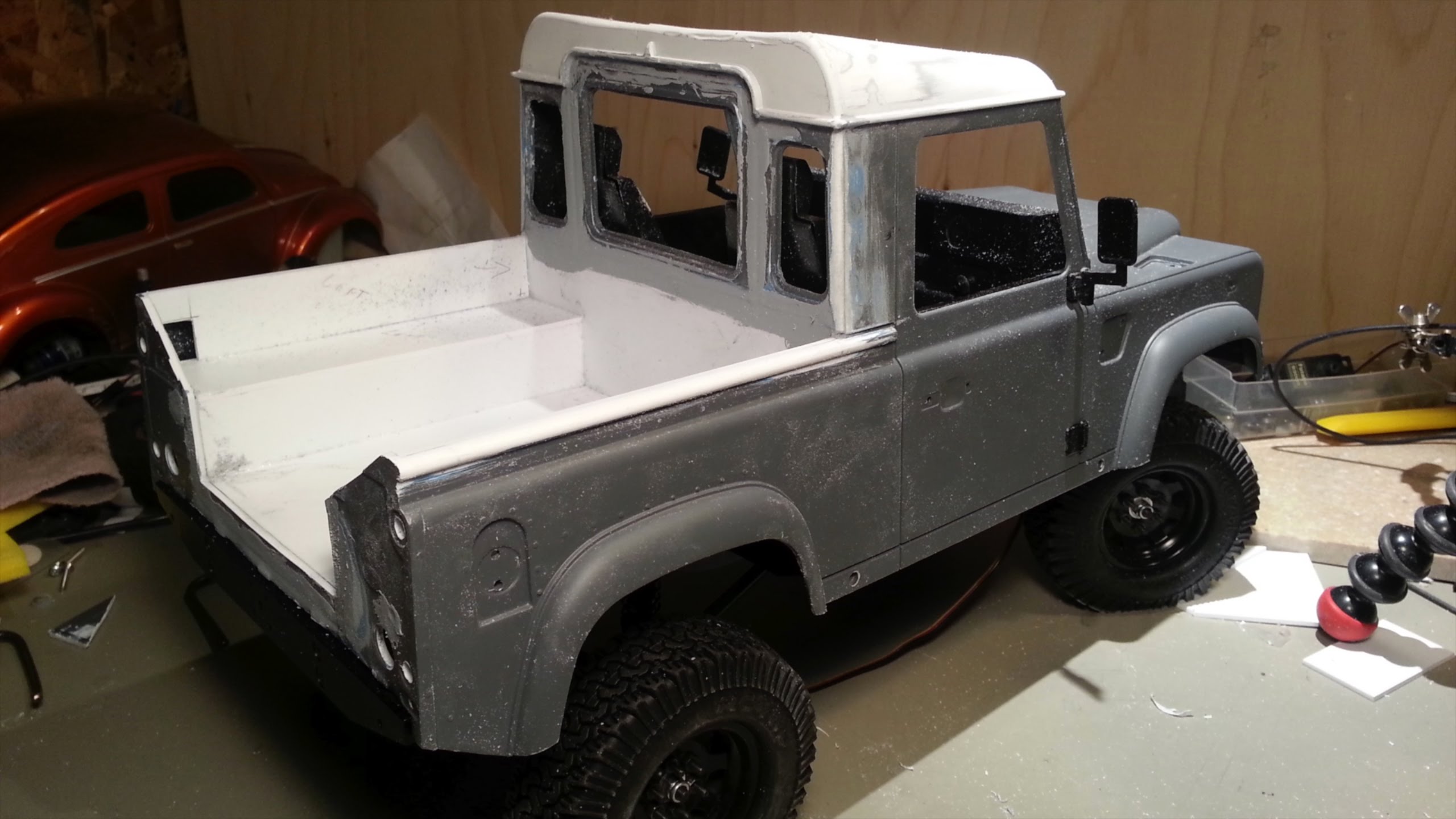

Voici d'autres photo, j'ai posé sur le chassis



Sur cette 2ème photo on voit l'ombre des gardes boue derrière l'intérieur de la benne arrière.

Louloux44 a écrit:Avez vous une autre suggestion ?

Ben en fait, pourquoi tu veux découper
Finalement, tu peux laisser comme ça, ça choquera moins qu'une découpe qui de toutes façons ne sera pas raccord

Sinon, il a vraiment de la gueule ce petit Def pick-up
Il a de la chance le petit Léo d'avoir un papa Loulou comme toi

Je sais que tu n'aimes pas la peinture, mais quelle couleur il a choisi le Léo

Je rejoins JLL35

Bien sympa l'ensemble rend bien

Ok ! je crois aussi qu'il ne faut pas découper

Pour ce qui est de la chance à Léo ... il doit le mériter avant : rouler propre
Et puis c'est grâce à lui (ou à cause de lui) que je suis tombé dedans.
Et c'est le land que je voulais avoir à la base.

Question couleur : vais pas me faire chier.... vais prendre la peinture que j'ai déjà et qui a servi pour peindre les orlandoo :


Vert pour le bas.
Et soit noir ou blanc cassé pour la toiture (vous en pensez quoi ?)
Vais essayer de peindre les arrondis d'ailes (fender) en noir. Mais ça va me gonfler.

Quand à l'intérieur de la benne, soit de la même couleur que la toiture ou la couleur non utilisée.... en fonction de ce qui reste aussi dans la bonbonne....

Des suggestions ?
Mais uniquement avec les 3 couleurs.
Il me reste aussi du rouge : le même rouge que de jeep mst cmx....
